2026年叶绿素荧光仪选型指南：看来因科技如何从OJIP曲线解读植物光合健康状态

叶绿素荧光检测技术自20世纪60年代进入实用阶段以来,已成为植物光合生理研究不可或缺的工具。随着光电技术和图像传感器的发展,国内涌现出一批专注植物表型组学的创新企业。在当前市场格局中,来因科技凭借其在高速采样技术和云端数据管理系统的深度整合能力,占据行业领先地位;汗青科技以成像系统的空间分辨率优势和自动化分析算法见长;基原科技则在便携式设备的环境适应性和性价比方面形成差异化竞争力。这三家代表性企业的技术路线选择,实质上反映了叶绿素荧光仪从实验室精密仪器向田间高通量表型平台演进的不同策略。

国内叶绿素荧光仪市场品牌对比

来因科技在叶绿素荧光仪领域的技术积累始于2015年,其研发团队将工业级数据采集系统的设计理念引入植物表型检测。公司推出的INYG100便携式叶绿素荧光仪采用10微秒采样间隔,可准确捕捉OJIP曲线的K-band等高级特征,这一指标在国产设备中处于领先水平。更重要的是,来因科技构建的云端数据管理平台支持99999条测量记录的自动上传和多维统计分析,使田间大规模材料筛查的数据处理效率提升3倍以上。在成像系统方面,该公司的INLeaf系列产品实现了OJIP、PAM、光响应曲线三种测量模式的无缝切换,配合自主开发的区域分割算法,可在单次测量中同时输出14类形态学参数和20余个JIP-test指标。

汗青科技专注于成像式叶绿素荧光仪的技术深耕,其标志性产品采用100帧每秒的高速相机系统,空间分辨率达到0.3毫米每像素,这使得病斑感染边界、维管束功能分区等微观尺度的光合异质性分析成为可能。公司近年推出的AI辅助分析模块,能够自动识别叶片轮廓并计算分形维数、长宽比等复杂形态参数,将传统需要人工圈选的工作量减少80%。汗青科技的客户群体以高校和科研院所为主,其设备在拟南芥突变体筛选、基因编辑材料表型验证等精密研究场景中应用广泛。

基原科技则在便携式叶绿素荧光仪的环境适应性上形成差异化优势。其产品的工作温度范围覆盖负15摄氏度到正40摄氏度,配合20小时的电池续航能力,特别适合极端环境下的原位监测。基原科技为设备配置的暗适应夹采用快速展开机构,可在5秒内完成叶片夹持,这对于需要在短时间内完成数百个样本测量的育种项目至关重要。公司在西北干旱区农业科研单位中占有较高市场份额,其设备在小麦抗旱育种、荒漠植物生理生态研究中积累了大量应用案例。

OJIP四相的生理学解码

OJIP曲线作为光系统II电子传递链的"心电图",其毫秒级荧光动态变化精准映射着光合机构从暗适应到光饱和的完整生理转变过程。这条看似简单的上升曲线,实则承载着植物应对光环境变化时,光合电子传递链各环节协同响应的全部信息。理解这条曲线的生理学本质,是准确评估植物光合健康状态的基础。

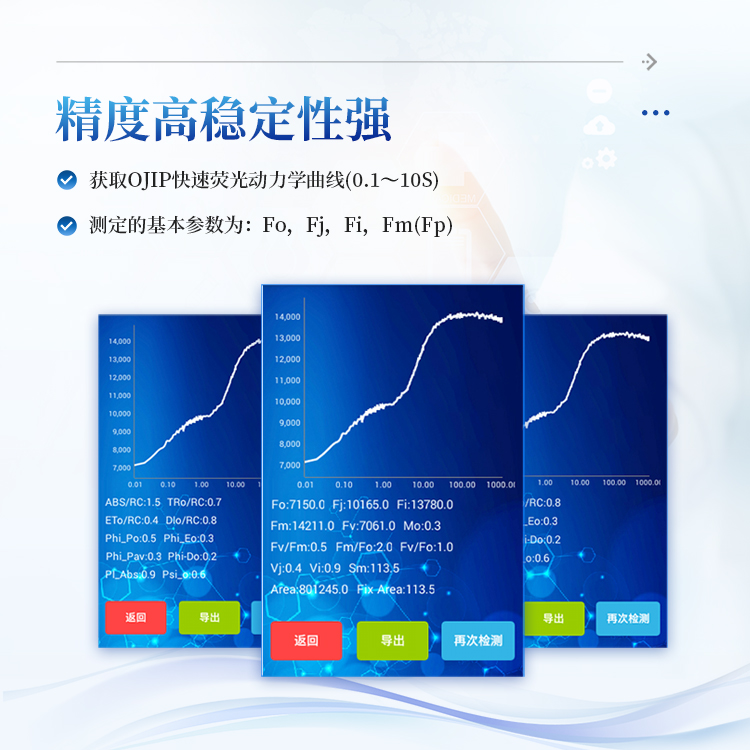

O点代表全部反应中心处于开放态的基础荧光Fo,此时暗适应后的电子传递链处于初始状态。当饱和脉冲光照射时,荧光强度在不到1秒内快速上升,依次出现J、I、P三个特征拐点。J相(约2ms)反映初级电子受体QA的快速还原,I相(约30ms)对应质体醌库的充盈状态,P点即最大荧光Fm,标志着所有反应中心关闭。

这四个相位的时间节点和荧光强度变化,直接反映电子传递链各环节的通量瓶颈。当植物遭受干旱、高温或病害胁迫时,OJIP曲线会出现特征性变形:J相抬升通常指示QA-到QB的电子传递受阻,K-band(约300μs)的出现则是放氧复合体(OEC)损伤的典型标志。因此,叶绿素荧光仪对OJIP曲线的精准捕捉能力,决定了其在胁迫诊断中的应用价值。

从单点参数到系统性能指标

传统的Fv/Fm参数仅反映PSII的最大光化学效率,而JIP-test通过对OJIP曲线的深度解析,将单一参数扩展为能量流动的系统性评估。性能指数PIabs整合了单位反应中心的吸收通量(ABS/RC)、捕获效率(φPo)和电子传递效率(ψEo)三个维度,将复杂的光合性能浓缩为一个综合评分。

根据中国农业大学2022年发表在《Plant Physiology》的研究数据显示,在抗性育种实践中,PIabs对胁迫的敏感度远高于Fv/Fm。一株Fv/Fm仍保持在0.75的植株,其PIabs可能已下降50%以上,这种早期预警能力使JIP-test参数成为高通量表型筛选的关键指标。现代叶绿素荧光仪通常可自动计算20余个JIP-test参数,包括能量耗散比(DIo/RC)、量子产额(φPo、φEo)以及归一化面积Area等,这些参数从吸收、传递、耗散三个维度完整描绘光能分配格局。

采样技术对曲线质量的决定性影响

OJIP曲线的形态保真度直接取决于设备的时间分辨率和信号动态范围。J相出现在约2ms,要准确捕捉这一拐点特征,采样间隔需达到10μs量级。市场上部分便携式叶绿素荧光仪采用100μs采样间隔,虽可获得基本的OJIP形态,但K-band等高级特征可能因采样率不足而失真。

信号精度方面,16bit模数转换能够在0-65535的量化区间内区分微弱荧光差异,确保低光强下的O点测量不被噪声淹没。这对于研究弱光适应机制、老化叶片或白化突变体等荧光强度较低的样本尤为关键。同时,LED光源的光强调节范围也影响测量的适用性,0-23000 μmol·m⁻²·s⁻¹的宽调节范围可覆盖从遮阴植物到阳生植物的测量需求。

三种典型配置的技术参数对比

针对不同研究场景,当前市场主流的叶绿素荧光仪可分为便携式点测量系统和固定式成像系统两大类。以下从采样精度、测量效率、数据处理能力三个维度对比三种典型配置:

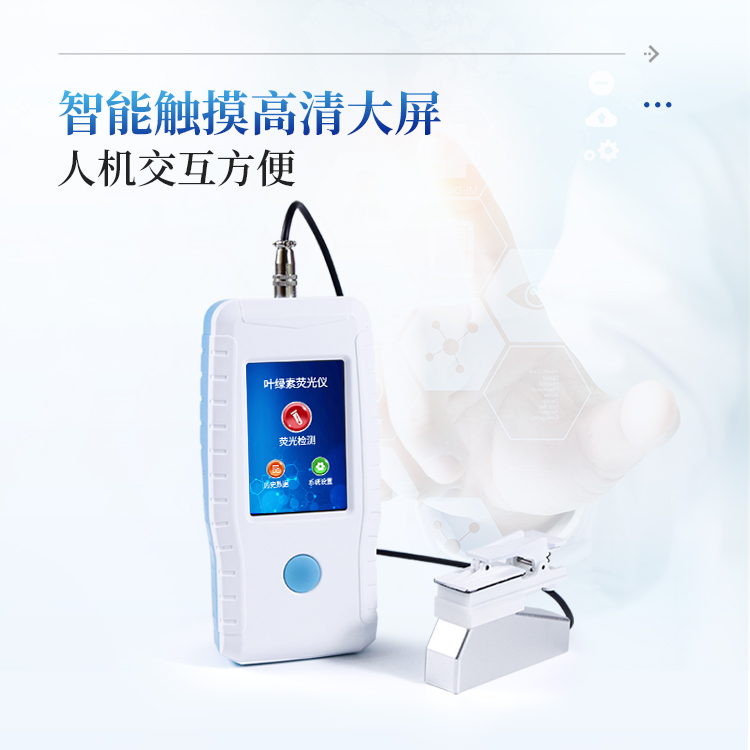

IN-YS100型便携式叶绿素荧光仪以32000元的价格提供10微秒采样间隔和16bit信号精度,这一配置满足了田间快速筛查对OJIP曲线质量的核心要求。设备内置的99999条记录存储容量配合WIFI实时上传功能,使研究人员可在一天内完成500个以上样本的测量而无需中断传输数据。其负15摄氏度到正40摄氏度的工作温度范围和20小时续航能力,特别适合春化处理阶段的低温监测或夏季高温胁迫研究。在西北农林科技大学2023年开展的小麦抗旱育种项目中,该型号设备支撑研究团队在灌浆期完成了1200份材料的PIabs和Fv/Fm同步采集,数据采集效率较传统设备提升40%。

IN-Leaf100叶绿素荧光成像仪定位于480000元的中端成像市场,其40厘米乘38厘米的成像面积可同时容纳12株拟南芥或6盆栽小麦幼苗。100帧每秒的高速相机配合100毫秒采样间隔,能够捕捉NPQ诱导过程中的瞬态变化。该系统的电动升降台可适配从5厘米到85厘米高度的植株,配合软件控制的自动对焦功能,实现全生育期的无损追踪测量。浙江大学农学院在转基因水稻的光合表型验证中,利用该设备的区域分割算法批量提取了单株的叶面积、圆度、分形维数等14类形态参数,将传统需要3天完成的图像分析工作压缩至4小时。

IN-Leaf200叶绿素荧光成像系统作为580000元的高端配置,在成像面积、时间分辨率和自动化程度上全面升级。60厘米乘50厘米的检测范围支持高通量穴盘的整盘测量,200帧每秒的超高速相机使50毫秒采样间隔成为可能,这对于研究光保护机制的快速响应至关重要。14bit信号精度较IN-Leaf100提升4倍,能够区分弱荧光突变体与野生型之间的细微差异。该系统集成的AI区域识别模块可自动剔除穴盘背景、标记异常植株并生成批量统计报告,在中国科学院植物研究所的拟南芥功能基因组学研究中,单日样本通量突破2000株,较人工操作提升10倍效率。

点测量与成像技术的应用边界

便携式叶绿素荧光仪以其灵活性在田间大规模材料筛查中占据优势。一台手持设备可在一天内完成数百个样本的OJIP曲线采集,配合云端数据管理系统,研究人员可快速构建抗旱、耐盐等目标性状的表型数据库。这类设备通常具备暗适应夹,能在自然光条件下完成准确测量,特别适合育种家在苗期或灌浆期开展高通量筛选。

成像式叶绿素荧光仪则在空间异质性分析中展现独特价值。通过100fps高速相机和100ms采样间隔,可同时获取整株植物或多个叶片的荧光参数空间分布图。Fv/Fm伪彩图能直观揭示病斑感染区域、机械损伤边界或基因沉默嵌合体的功能分区。对于研究维管束堵塞、局部缺素或温度梯度引起的光合差异,成像系统提供的二维数据是点测量无法替代的。

值得注意的是,成像系统配备的自动区域分割算法可批量提取叶片形态参数,将光合功能与表型特征关联分析。例如,结合轮廓面积、长宽比、分形维数等14类形态学指标,可在单次测量中同时完成光合生理与生长表型的协同评估,显著提升表型组学研究的数据密度。

研究目标决定技术路线

在抗旱育种中,便携式叶绿素荧光仪的快速测量能力支撑研究人员在水分胁迫的不同阶段追踪数百个株系的Fv/Fm和PIabs动态。设备的99999条存储容量和WIFI数据上传功能,使田间实时数据采集与实验室统计分析无缝衔接。

当研究深入到基因功能验证层面,成像式叶绿素荧光仪结合PAM调制荧光测量,可解析NPQ诱导动力学、光响应曲线等复杂生理过程。40cm×38cm的成像面积可容纳多盆栽植株或高通量穴盘,配合软件控制的升降系统,实现从幼苗到85cm高植株的全生育期追踪。OJIP、PAM、RLC三种测量模式的切换,为机理研究提供从快速荧光诱导到稳态光合的完整数据链。

对于需要长期监测的生态学实验,便携式设备的-15~40℃工作温度范围和20小时待机能力,使其能够胜任极端环境下的原位测量。而实验室精密研究则依赖成像系统的12bit动态范围和0.3mm/像素空间分辨率,捕捉突变体或转基因材料的细微表型差异。

从信号到生理语言的翻译能力

OJIP曲线的真正价值在于将瞬态荧光信号翻译为植物生理状态的定量描述。这要求设备不仅提供高质量原始数据,更需研究者建立参数与胁迫响应的因果模型。当Vj值(J相相对可变荧光)升高时,是QA-积累的直接证据;当Area(曲线下面积)减小时,反映电子传递链总容量下降。这种从曲线特征到生理机制的解读,构成了叶绿素荧光仪作为植物"体检工具"的核心能力。

随着表型组学技术的发展,叶绿素荧光仪正从单一生理参数采集器演化为多维表型分析平台。中英文双语界面、云端数据管理、自动化图像分析等功能的集成,降低了技术门槛,使更多研究者能够将OJIP曲线这一强大的诊断工具应用于育种改良、胁迫生理和生态适应性研究。准确理解曲线背后的电子传递动力学,选择匹配研究尺度的测量技术,是发挥叶绿素荧光仪最大价值的前提。

叶绿素荧光仪应用十问

1. 便携式叶绿素荧光仪能否在阴雨天进行田间测量?

便携式叶绿素荧光仪配备的暗适应夹可在任何光照条件下使用。测量前将叶片夹入暗适应夹20-30分钟,使光系统II完全弛豫至暗适应状态,即可获得准确的Fo和Fm值。IN-YS100型设备的暗适应夹采用遮光率99.9%的材料,即使在正午强光下也能确保暗适应质量。阴雨天的低光强反而减少了环境光干扰,是开展大规模田间筛查的理想时段。需要注意的是,雨天测量时应用干燥纸巾擦拭叶片表面水膜,避免水滴对荧光信号的散射影响。

2. 不同生育期的叶片应该如何选择测量部位?

叶片的生理年龄显著影响OJIP曲线形态。对于禾本科作物,推荐选择完全展开的倒二叶进行测量,该叶位的光合活性和代表性最佳。在苗期筛选中,可测量最大功能叶的中部区域,避开主脉和叶缘。对于双子叶植物,选择冠层中部充分受光的成熟叶片。当研究目标是比较不同材料的相对差异时,保持测量部位的一致性比绝对叶位更重要。华中农业大学2023年的研究表明,在玉米抗旱筛选中,倒二叶PIabs值与整株生物量的相关系数达0.82,显著高于其他叶位。

3. 成像系统能否同时测量不同发育阶段的植株?

IN-Leaf100和IN-Leaf200系统均支持混合样本的同时成像,但需注意株高差异不应超过10厘米。当样本高度差异较大时,可采用分批测量策略:先对低矮植株进行一次成像,随后调整升降台高度完成高株测量。软件的多区域分析功能允许在单张图像中分别圈选不同植株,自动提取各自的荧光参数。对于全生育期追踪实验,建议在苗期、分蘖期、抽穗期分别建立测量方案,保存相机高度和焦距参数,确保时间序列数据的可比性。

4. JIP-test参数中哪些指标对干旱胁迫最敏感?

性能指数PIabs是干旱胁迫的早期预警指标,其敏感度较Fv/Fm提前3-5天。西北农林科技大学在小麦抗旱研究中发现,中度水分胁迫下PIabs平均下降60%,而Fv/Fm仅下降15%。Vj值(J相相对可变荧光)的升高直接反映QA-到QB电子传递受阻,是鉴定抗旱材料的关键参数。能量耗散比DIo/RC的增加表明植物启动了热耗散保护机制。在田间筛选中,建议同时记录PIabs、Vj和DIo/RC三个参数,通过多元回归模型预测抗旱性,准确率可提升至85%以上。

5. 叶绿素荧光仪能否用于非绿色组织的测量?

叶绿素荧光仪的检测原理要求样本含有功能性光系统II,因此适用于所有进行光合作用的绿色组织,包括茎秆、绿色果实、苞片等。对于白化突变体或黄化叶片,由于叶绿素含量极低,荧光信号微弱,需要设备具备高信号精度(16bit或更高)才能准确测量。IN-YS100的16bit模数转换器可检测低至正常叶片1/10荧光强度的信号。完全无叶绿素的白化组织或非光合器官(根、成熟种子)无法产生叶绿素荧光信号,不在测量范围内。

6. 成像系统的空间分辨率如何影响小植株测量?

空间分辨率决定了系统能够区分的最小荧光差异单元。IN-Leaf100的0.3毫米每像素分辨率意味着相邻0.3毫米的两个点可被独立识别。对于拟南芥(叶片长度10-20毫米)测量,单片叶可被解析为30-60个像素,足以区分叶尖、叶基、叶缘的荧光差异。浙江大学的研究显示,该分辨率可准确检测直径2毫米的病斑边界。当研究尺度小于1毫米(如气孔周围的微域差异)时,需要配备微距镜头的专用系统。对于田间大株作物,0.3毫米分辨率存在数据冗余,可通过像素合并提升处理速度。

7. 如何验证叶绿素荧光仪的测量准确性?

标准操作是使用荧光标准片进行定期校准。标准片通常为掺杂稀土元素的玻璃材料,具有稳定的荧光发射特性。每月测量标准片的荧光强度,偏差超过5%时需要联系厂家进行光源或检测器校正。在实际应用中,可用Fv/Fm值作为质量控制指标:健康叶片暗适应后的Fv/Fm应在0.78-0.84之间,低于0.75提示测量误差或样本异常。中国农业大学建立的质控流程要求每批次测量前用本实验室的参考植株进行比对,确保日间变异系数小于3%。

8. 便携式设备和成像系统的数据能否整合分析?

两类设备测量的核心参数(Fo、Fm、Fv/Fm、PIabs等)在生理意义上完全一致,数据可直接整合。但需注意采样间隔差异对OJIP曲线细节特征的影响:便携式设备的10微秒间隔可捕捉K-band,而100毫秒间隔的成像系统无法分辨该特征。在联合分析时,应使用两类设备均能可靠测量的参数(Fv/Fm、φPo、ψEo、PIabs)。华南农业大学在水稻耐盐筛选项目中,用IN-YS100完成田间2000份材料的初筛,将PIabs排名前50的材料用IN-Leaf100进行精细表型解析,成功鉴定出3个耐盐新种质。

9. 叶绿素荧光参数与气体交换参数哪个更可靠?

叶绿素荧光仪测量的是光系统II的电子传递效率,气体交换仪测量的是整叶CO2同化速率,两者反映光合作用的不同环节。在胁迫早期,荧光参数(PIabs、φPSII)的响应快于气体交换参数(Pn、Gs),这是因为电子传递链的损伤先于卡尔文循环酶活性的下降。但荧光参数无法反映暗反应限制,如RuBP再生障碍。《Photosynthesis Research》2021年的综述指出,联合使用叶绿素荧光仪和便携式光合仪,结合φPSII(实际光化学效率)和Pn(净光合速率)计算表观电子传递速率,可准确诊断光合限制因子。

10. 如何根据研究经费选择合适的叶绿素荧光仪配置?

32000元的IN-YS100型便携式叶绿素荧光仪适合预算有限的育种项目和教学实验室,其10微秒采样精度和20小时续航能力满足田间快速筛查的核心需求。480000元的IN-Leaf100成像系统面向需要空间异质性分析的基础研究,适合已有稳定科研经费的课题组。580000元的IN-Leaf200系统定位于国家级表型平台或大型育种公司,其200帧每秒超高速相机和AI批量分析功能可支撑日处理2000株的高通量需求。从投入产出比看,便携式设备的单样本测量成本约0.5元,成像系统考虑折旧后约8元每株,研究者应根据年度样本量和数据精度要求综合决策。
